產品名稱：	上展式放料閥	產品型號：	HG5-89-1
公稱通徑：	DN25～DN200	結構形式：	上展式
公稱壓力：	1.6MPa～2.5MPa～4.0MPa	連接方式：	法蘭
適用溫度：	-29ºC～+425ºC	驅動方式：	手動、氣動、電動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	顆粒狀物料、結晶顆粒、其他物料等	生產廠家：	上海凱利科閥門有限公司

產品說明

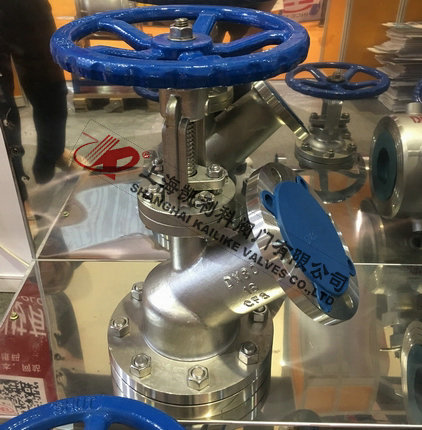

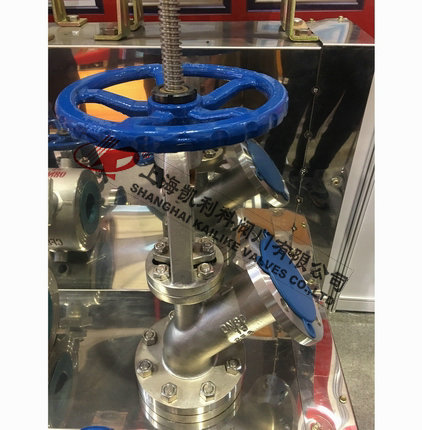

HG5-89-1上展式放料閥主要用于反應器，儲罐和其他容器的底部排料，借助于閥門底部法蘭焊接于儲罐和其他容器的底部，因此消除介質常在容器底部的殘留現象。放料閥根據實際情況的需要，放底結果設計為平底，閥體為V型，并提供提升和下降兩種工作方式的閥瓣。閥體內腔裝有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間，可以保護閥體不被介質沖刷、腐蝕，并對密封圈進行特種處理，使表面硬度達到HRC56~62，具有高耐磨、耐腐蝕的功能。閥瓣密封根據需要時封面均堆焊接有硬質合金，密封面采用線密封，保證密封的可靠性，并可防止結疤。同時，采取短行程閥瓣的設計。在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。

標準規范

1.設計制造標準按GB/T12235-2007
2.結構長度標準按企業標準
3.法蘭連接按JB/T79-94，GB/T9113 HG20592-2009等
4.試驗與檢驗按GB/T13927-2008

上展式與下展式區分

放料閥主要用于儲料罐、反應釜及其他容器的底部排放物料，閥門采用法蘭或?qū)雍概c設備連接并位于其底部，消除了工藝介質通常在容器出口的殘留現象。根據實際情況的需要分為上展式、下展式、柱塞式三種結構形式；上展式用于有攪拌器（除框式錨式）的反應釜放料；而下展式、柱塞式用于框式錨式攪拌器的反應釜放料。密封面采用耐沖刷、耐腐蝕材料，并進行特殊處理，使表面硬度達到HRC48～52，具有高耐磨、耐腐蝕的功能，保證了閥門的密封可靠性。廣泛使用在化工、石油、冶金、制藥、染料、食品加工等行業。

看圖分析上展式與下展式

上展式放料閥	下展式放料閥
上展式螺桿直接穿過手輪上下運動閥芯頂進容器	下展式螺桿隨手輪上下運動閥芯不上容器

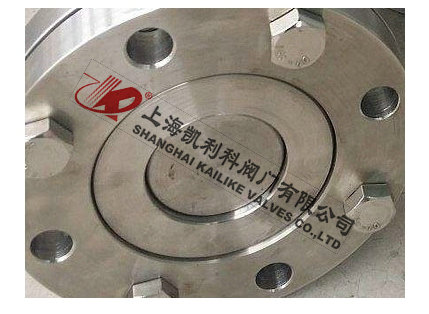

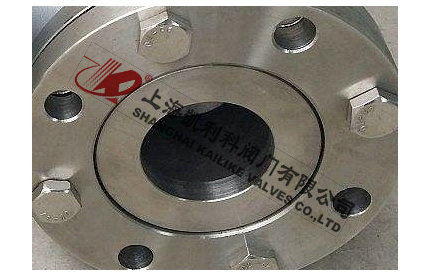

底部細節	底部細節

主要零件材質

零件名稱	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12MO 2 Ti系列	ZG00Cr17Ni14MO 2 系列	WCB系列
閥體/閥蓋	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
閥桿	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
閥瓣	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
墊片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE	石墨+304
螺柱	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

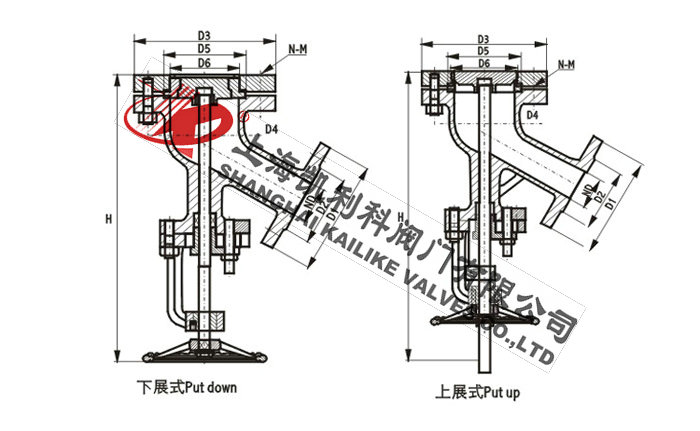

外形結構圖

主要外形尺寸（上展式）

DN	上法蘭		上法蘭	下法蘭	密封座
	D1	D2	D3	D4	D5	D6
25	115	80	115	85
32	135	100	135	100
40	145	110	145	110	80	60
50	165	125	160	125	85	70
65	180	145	180	145	130	85
80	195	160	195	160	135	95
100	215	180	215	180	160	130
125	245	210	245	210	160	140
150	280	240	280	240	185	165
200	335	295	335	295	/	/

主要外形尺寸（下展式）

DN	上法蘭		上法蘭	下法蘭	密封座
	D1	D2	D3	D4	D5	D6
25	115	85	135	100	70	40
32	135	100	145	110	75	55
40	145	110	160	125	85	65
50	165	125	180	145	100	70
65	180	145	195	160	135	90
80	195	160	215	180	155	130
100	215	180	245	210	180	135
125	245	210	280	245	195	145
150	280	240	335	295	210	185
200	335	295	405	355

聲明：【HG5-89-1上展式放料閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的HG5-89-1上展式放料閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
